多戈科技一站式柜体解决方案丨节能防凝露防腐蚀
在通信、新能源、电力等领域，其各类功能模块的集成体，大多以金属材质的柜体作为其外壳，形成独立的功能单元。
金属柜体外壳主要的代表形式有如下几种：

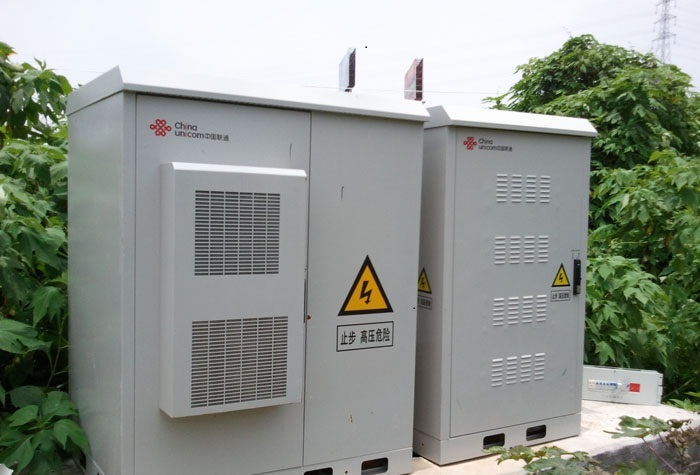

1、室外一体化机柜
室外一体化机柜广泛应用于通讯基站，ETC机柜等，由柜体、嵌入式开关电源、后备磷酸铁锂电池、动环监控系统、制冷系统、配电单元、照明系统等配套设备组成。
2、储能电池箱
电池储能系统（利用锂电池/铅电池作为能量储存载体，一定时间内存储电能和供应电能的系统）的承载及集合箱体。常用于光伏、风电的设备机组，及移动式电源供应系统。
3、电源柜
供其他用电设备连接电源的配电柜，它的内部组成主要是有漏电保护器，过流保护器和热保护器。

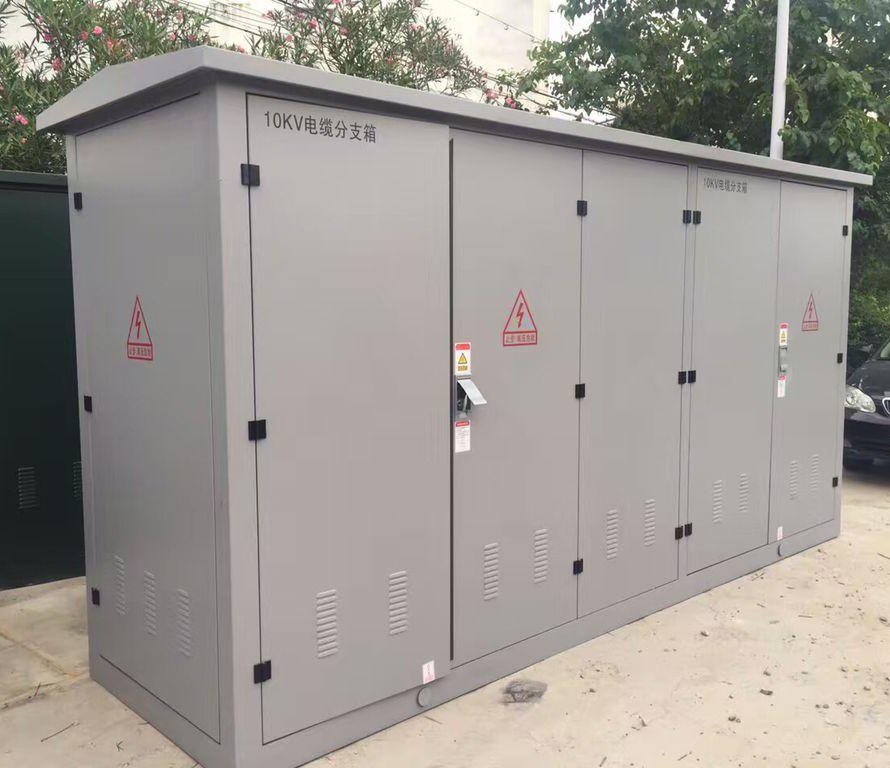

4、环网柜
环网柜是一个约定俗成的叫法，原指用于环网式供电的负荷开关柜，现在经常被当作负荷开关柜的代名词，而不管是否被用于环网式供电。
5、配电柜
是电力分配与电力监测的集合装置，用于电力的再次分配，以及用电监测。其主要元器件包括断路器、浪涌保护器、电度表/电压表/电流表等。
6、电气柜
电气柜是由钢材质加工而成用来保护元器件正常工作的柜子。亦可简单地理解为配电柜。
在新能源领域
储能式电池箱的应用随着风电及光伏场的数量增长，其应用越来越广泛，累计服役的储能式电池也越积越多。
截至2021年底，我国风电并网装机容量达到3.0015亿千瓦，已连续12年稳居全球第一。截至2021年底，我国光伏发电并网装机容量达到3.06亿千瓦，连续7年稳居全球首位。
风电场以及光伏场，基本都在人迹罕至的郊外，因此对于新能源发电环节中的储能式电池的运行可靠性和持久性，会有很高的要求。
- 多戈科技一站式柜体解决方案，应用于储能式电池箱体时
通过涂敷于箱体外部的反射隔热涂层Duogetech®-50，阻隔外部的太阳光对箱体造成的加热效应，阻断箱体被动升温，维护储能系统运行的稳定性。
通过涂敷于箱体内部的防凝露涂层Duogetech®-75，可防止户外昼夜温差引起的箱体内部的凝露形成，维护箱体内部的干燥安全环境。同时其复合涂层具有的优异防腐蚀功能，可保障电池箱在全生命周期的资产安全。
在5G通信领域
室外一体化机柜随着国家5G布局的增长，其数量也在不断累积增长中。
目前我国5G基站总量占全球60%以上，截至2021年底，我国累计建成并开通5G基站142.5万个。而在百万数量级的5G基站中，绝大部分配套机柜都放置在开放式的户外环境中。
- 多戈科技一站式柜体解决方案，应用于通信领域室外一体化机柜时
Duogetech®-50反射隔热技术，能阻断柜体被动升温，可大幅降低一体化机柜制冷空调的运行时间。
Duogetech®-70隔热保冷技术，又可对柜体内部的低温状态进行有效保冷，进一步降低制冷空调的运行时间。
在反射阻热与隔热保冷技术的双重作用下，制冷空调的运行时长可降至原来的20%。
以基站容量1万座的城市为例，单个基站空调原运行年时长为500小时，在采用多戈科技的一站式柜体解决方案后，单个空调运行时长每年可节省400小时。
以1.5KW的常用基站制冷空调功率为例，则单个空调年节能电量为600 kWh，一个城市的年节省电量为600万kWh，减少碳排放约4710吨。
在电网领域
数以万计的环网柜遍布于城市多处，承担着电力输送与调配的重要职能。

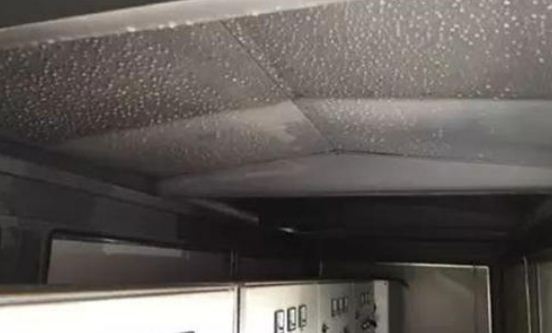

受昼夜温差及天气变化等因素的影响，环网柜内存在一个不容忽视的安全隐患，那就是凝露的产生。
在电力系统中，凝露是指各种配电柜等电气设备的柜体内部设备温度下降到露点温度以下时，在设备表面或者柜体表面发生的水珠凝结现象。
如果环网柜内部长期凝露严重，会降低其设备绝缘水平而影响运行安全。
对于环网柜凝露问题的解决方法，当前较为普通的有如下四种，但均不能从根本上解决问题：
● 用电加热器对设备内部进行加热
该方法并不能从根本上消除凝露，仅仅是增加了空气中水蒸气的不饱和程度，并没有将柜内的水汽排出，且加热单元增加了新的安全隐患。
● 柜体内悬挂硅胶袋或者是其他的吸水材料
不管是何种类型的驱潮剂，其吸水量均有上限，且吸收的水分无法排出，一段时期后依旧会有凝露产生，且增加了维护成本。
● 风机通风
通过驱动柜体内部空气与外界空气进行交换，达到降低环网柜内湿度。该方法的局限性是当环境湿度较大时不仅起不到作用，反而增加了柜体内的凝露概率，且易造成灰尘污染柜内设备。
● 用密封措施
该方法的局限性是无法保证所有柜体缝隙的严丝合缝。在缺少空气流通的环境中，水蒸气进入缓慢，但无法排出，长时间后会加速了柜体内的水蒸气的饱和，柜体在“密封”后，又限制了开柜勘察的途径，反而会产生不可预知的隐患。
- 多戈科技一站式柜体解决方案，针对户外电力箱常用防凝露方法存在的问题
将低导热防凝露涂层直接用于钢材质的柜体，降低导热率，减少温差，从材料上根本解决了潮湿凝露问题。
Duogetech®-75中空纳米陶瓷涂层，其导热系数低至0.13W/m·K，在环境温度骤变时仍可保持温度恒定，从而有效防止结露；其漆膜内具有层层堆叠的蜂巢结构，和大量连通的中孔或微孔，对水蒸气分子具有很好的吸附和透过性能；同时亦能耐火阻燃和绝缘。
多戈科技的一站式柜体解决方案用于电力设备时，不仅可起到长期防凝露功效、防腐蚀功能，而且具有绝缘性和阻燃性，可多方位保障电力设备的长久安全。
相关技术标准：
《电力工程接地用导电防腐涂料技术条件》 DL/T 2308-2021
《水电水利工程金属结构设备防腐蚀技术规程》 DL/T 5358-2006
《电力变压器用防腐涂料》 HG_T 4770-2014
《火力发电厂保温油漆设计规程》（DL／T 5072-2007）
《12千伏标准化定制环网柜(箱)入网专业检测方案》2019年版国家电网公司
